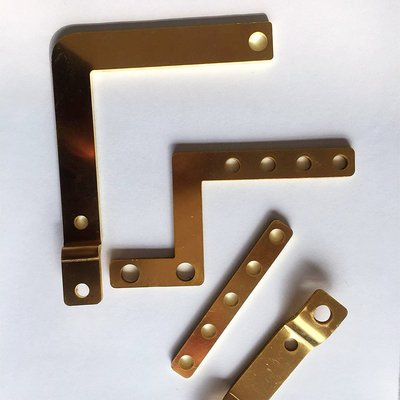

বৈদ্যুতিক নমনীয় কপার বাসবার নরম সংযোগ অটো CAD ডিজাইন

কপার বাস বার নমনীয় বৈদ্যুতিক কপার বাসবার নরম সংযোগ

তামার বাসবার এবং বৈদ্যুতিক উপাদানগুলির মধ্যে সংযোগ

1. সরাসরি সংযোগের জন্য প্রয়োজনীয়তা: যখন উপাদানটির টার্মিনাল সমতল হয়, তখন চিত্রে দেখানো হিসাবে বাসবার সংযোগটি সরাসরি বোল্ট দিয়ে বেঁধে দেওয়া যেতে পারে, তবে ফাস্টেনারগুলি অবশ্যই স্টিলের তৈরি হতে হবে।
2. যখন কম্পোনেন্ট জয়েন্টটি একটি স্ক্রু হয়, তখন বাসবারটি স্ক্রুটির সাথে সরাসরি সংযুক্ত হতে পারে, যেমনটি নীচের চিত্রে দেখানো হয়েছে, আলগা হওয়া রোধ করার জন্য, একটি লক বাদাম যোগ করা উচিত এবং লকের মধ্যে একটি ওয়াশার যোগ করা উচিত নয়। বাদাম.

তামার বাসবার সমাবেশ

1. বাসবার এবং বাসবারের মধ্যে সংযোগ, এবং বাসবার এবং বৈদ্যুতিক উপাদানগুলিকে বোল্টের মাধ্যমে বেঁধে রাখতে হবে, এবং বোল্টের মাধ্যমে শক্ত করার শক্তি সারণি 9-এর প্রয়োজনীয়তাগুলি পূরণ করবে৷

2. বাসবারের কোলের যোগাযোগের পৃষ্ঠটি পরিষ্কার রাখতে হবে।(যদি বিশেষ প্রয়োজনীয়তা থাকে তবে এটি বৈদ্যুতিক যৌগ গ্রীস দিয়ে লেপা হতে পারে)

3. যখন বাসবারটি অনুভূমিকভাবে স্থাপন করা হয়, তখন বোল্টগুলি নীচে থেকে উপরে পরতে হবে।অন্যান্য ক্ষেত্রে, বাদাম রক্ষণাবেক্ষণের দিকে স্থাপন করা উচিত।স্প্রিং ওয়াশার চ্যাপ্টা হওয়ার পরে, টর্ককে শক্ত করার জন্য এটিকে অর্ধেকের মধ্যে ঘোরানোর পরামর্শ দেওয়া হয়।এই সময়ে, বোল্টের দৈর্ঘ্য বাদাম 2～ 5 buckles উন্মুক্ত করা উচিত।

4. বোল্টের উভয় পাশে ওয়াশারগুলি প্রয়োগ করা উচিত, সংলগ্ন বোল্টগুলির ওয়াশারগুলির মধ্যে 3 মিমি পরিষ্কার দূরত্ব থাকা উচিত এবং নাটের পাশে স্প্রিং ওয়াশার বা লক নাট ইনস্টল করা উচিত।

5. বোল্টগুলিকে সমানভাবে চাপ দেওয়া উচিত এবং বৈদ্যুতিক ডিভাইসগুলির টার্মিনালগুলি অতিরিক্ত চাপের সাপেক্ষে হওয়া উচিত নয়।

6. বাসবার ইনস্টল করার পরে কোন চাপ থাকা উচিত নয়।

7. বাসবার সংযোগ একটি বিশেষ অন্তরক হাতা দ্বারা সুরক্ষিত করা যেতে পারে।

পণ্যের পরামিতি
