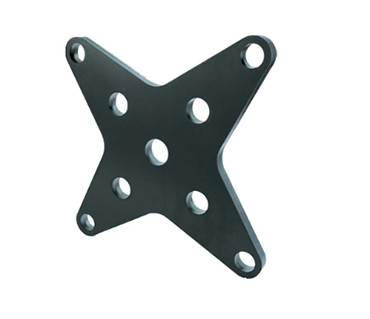

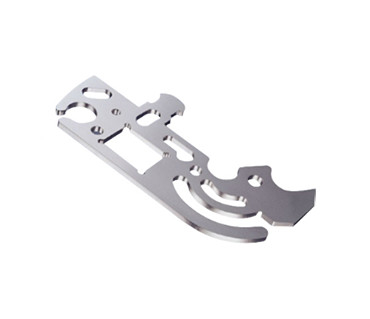

স্বয়ংক্রিয় শিল্প লেজার কাটিং ছোট অংশ কাস্টম শীট মেটাল ফ্যাব্রিকেশন

লেজার কাটিং স্ট্যাম্পিং পার্টস কাস্টম শীট মেটাল ফ্যাব্রিকেশন

লেজার কাটিয়া নকশা অংশ যখন বিবেচনা.

1. রূপরেখা বন্ধ করুন।

সমস্ত কাটা প্রোফাইল বন্ধ করা আবশ্যক.এটি আরও গুরুত্বপূর্ণ নিয়ম।যদি প্রোফাইল খোলা থাকে, তবে অংশটি মূল শীট ধাতু থেকে সরানো যাবে না।খোদাই বা খোদাইয়ের ক্ষেত্রে, আউটলাইন বন্ধ করার প্রয়োজন নেই।

2. বৃত্তাকার গর্ত.

আঁটসাঁট সহনশীলতা সহ গর্তগুলি প্রথমে একটি লেজার দিয়ে এবং তারপরে একটি ড্রিল দিয়ে ড্রিল করা যেতে পারে, যা উপাদানটিতে ছোট গর্ত তৈরি করে এবং তারপর ড্রিলিং প্রক্রিয়া চলাকালীন ড্রিলকে গাইড করে।ছিদ্রের ব্যাস প্রায় 2-3 মিমি।

3. থ্রেডেড গর্ত.

উপাদান বেধ অন্তত 1.5 মিমি হয়.লেজার কাটা হলে ইস্পাত গলে যায় এবং বাষ্পীভূত হয়।শীতল হওয়ার পরে, কাটা শক্ত এবং থ্রেড করা কঠিন হয়ে যায়।অতএব, থ্রেড কাটার আগে, এটি একটি লেজার দিয়ে ড্রিল এবং তারপর ড্রিল করার সুপারিশ করা হয়।

4. হর্ন ফিললেট।

শীট মেটাল অংশগুলির তীক্ষ্ণ কোণ থাকতে পারে, তবে প্রতিটি কোণে একটি চেম্ফার (উপাদানের অন্তত অর্ধেক বেধ) যোগ করা অংশটিকে সস্তা করে তোলে।

5. Notches এবং lugs.

খাঁজের ছোট প্রস্থ কমপক্ষে 1 মিমি বা উপাদানের পুরুত্ব, যেটি বেশি।দৈর্ঘ্য প্রস্থের পাঁচ গুণের বেশি হওয়া উচিত নয়।লগগুলি অবশ্যই কমপক্ষে 3 মিমি পুরু বা উপাদানের দ্বিগুণ পুরু হতে হবে বা যেটি বেশি হবে।খাঁজের মতো, দৈর্ঘ্য প্রস্থের পাঁচ গুণের কম হওয়া উচিত।

খাঁজের মধ্যে দূরত্ব অবশ্যই কমপক্ষে 3 মিমি হতে হবে, লগগুলির মধ্যে ছোট দূরত্ব অবশ্যই 1 মিমি হতে হবে বা উপাদানের বেধ বড় হতে হবে৷নিয়ম অনুসরণ না করা হলে অংশ বিকৃত হতে পারে.

6. একাধিক অংশ বা পাতলা অংশ.

একই শীট ধাতুতে একাধিক অংশ কাটার সময়, তাদের মধ্যে দূরত্ব উপাদান বেধের চেয়ে কম নয়।যদি অংশগুলি একসাথে খুব কাছাকাছি থাকে বা অংশটি খুব পাতলা কাটা হয় তবে এটি দুটি কাটা লাইনের মধ্যে উপাদান পোড়াতে পারে।

সারফেস ট্রিটমেন্ট
