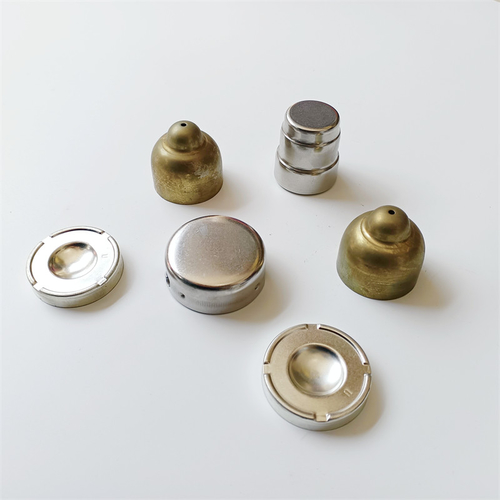

অঙ্কন অংশ যান্ত্রিক সরঞ্জাম দ্বারা শীট প্রসারিত এবং deforming দ্বারা প্রাপ্ত workpieces হয়.এখন আমরা অঙ্কন অংশগুলির উত্পাদন মান প্রবর্তন করব।
1. গভীর-অঙ্কন অংশের প্রথম-প্রাচীর পৃষ্ঠ, নীচের পৃষ্ঠ এবং প্রাচীর পৃষ্ঠ এবং আয়তক্ষেত্রাকার অংশের চার কোণার কোণার ব্যাসার্ধ উপযুক্ত হওয়া উচিত।mm2rd1, mm5.1r2d।
2. প্রসারিত অংশের আকৃতি সহজ এবং প্রতিসম হওয়া উচিত এবং এটি যতটা সম্ভব একবারে প্রসারিত করা উচিত।
3. যে অংশগুলিকে বহুবার প্রসারিত করতে হবে, প্রয়োজনীয় পৃষ্ঠের গুণমান নিশ্চিত করার ভিত্তিতে, অভ্যন্তরীণ এবং বাইরের পৃষ্ঠগুলিতে উত্পাদিত চিহ্নগুলিকে অনুমতি দেওয়া উচিত৷
4. সমাবেশের প্রয়োজনীয়তা নিশ্চিত করার ভিত্তিতে, গভীর অঙ্কন অংশের পাশের প্রাচীরকে একটি নির্দিষ্ট ঢাল থাকতে দেওয়া উচিত।
5. গভীর-আঁকা অংশগুলির মাত্রাগুলি তাদের বাইরের বা অভ্যন্তরীণ মাত্রাগুলির সাথে চিহ্নিত করা উচিত এবং অভ্যন্তরীণ এবং বাইরের মাত্রাগুলি একই সময়ে চিহ্নিত করা উচিত নয়৷ট্র্যাপিজয়েডাল গভীর-অঙ্কন অংশগুলির সাথে, উচ্চতার দিকের মাত্রা সাধারণত নীচের উপর ভিত্তি করে হওয়া উচিত।যদি উপরের অংশটি বেঞ্চমার্ক হয় তবে উচ্চতার মাত্রা গ্যারান্টি দেওয়া সহজ নয়।
6. গভীর ড্রয়িং পিসের নীচের বা ফ্ল্যাঞ্জের গর্ত থেকে পাশের প্রাচীরের দূরত্ব উপযুক্ত হওয়া উচিত।
